Ejemplo de transformación de una interrelación ternaria M:N:P

Analizaremos la transformación con un ejemplo:

La interrelación anterior se transforma en:

Para identificar completamente la relación, la clave debe constar de la clave de estudiante, de la clave de asignatura y de la clave de semestre. Si nos faltase una de las tres, la clave de la relación podría tener valores repetidos. Consideremos, por ejemplo, que no tuviésemos la clave de semestre. Dado que semestre está conectada con “muchos” en la interrelación, puede haber estudiantes que han sido evaluados de una misma asignatura en más de un semestre. Entonces, para estos casos habría valores repetidos en la clave de la relación EVALUACION-SEMESTRAL.

Observad que, del mismo modo que es necesaria la clave de semestre, también lo son la de estudiante y la de asignatura.

Ejemplo de transformación de una interrelación ternaria M:N:1

Lo ilustraremos con un ejemplo:

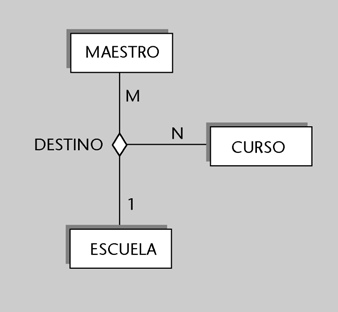

Esta interrelación refleja los destinos que se dan a los maestros de escuela en los diferentes cursos. El 1 que figura en el lado de escuela significa que un maestro no puede ser destinado a más de una escuela en un mismo curso. El ejemplo de la figura se transforma en:

No es necesario que la clave incluya código-esc para identificar completamente la relación. Si se fijan un maestro y un curso, no puede haber más de una escuela de destino y, por lo tanto, no habrá claves repetidas.

Así pues, hay dos posibles claves para la relación que se obtiene. Son dos claves candidatas entre las cuales el diseñador deberá escoger la primaria.

Ejemplo de transformación de una interrelación ternaria N:1:1

Veamos un ejemplo de ello:



1) Una posible transformación es la siguiente:

En este caso, la clave, a pesar de no incluir el atributo asig, identifica completamente la relación porque para una hora-semanal y un aula determinadas hay una única asignatura de la que se hace clase a esa hora y en esa aula.

2) La segunda transformación posible es esta otra:

Ahora la clave incluye el atributo asig y, en cambio, no incluye el atributo código-aula. La relación también queda completamente identificada porque, para una asignatura y hora-semanal determinadas, de aquella asignatura se da clase en una sola aula a aquella hora.

Así pues, hay tres claves candidatas para la relación.

Ejemplo de transformación de una interrelación ternaria 1:1:1

Veamos un ejemplo de ello:



Hemos considerado que ...

... , si dos estudiantes presentan un mismo proyecto de fin de carrera, el tribunal será necesariamente diferente.

Esta interrelación registra información de defensas de proyectos de fin de carrera. Intervienen en ella el estudiante que presenta el proyecto, el proyecto presentado y el tribunal evaluador.
La transformación del ejemplo anterior se muestra a continuación:

Para la nueva relación DEFENSA, tenemos las tres posibilidades siguientes:

•   Primera opción:

•   Segunda opción:

•   Tercera opción:

En los tres casos, es posible comprobar que la clave identifica completamente la relación si se tiene en cuenta la conectividad de la interrelación defensa.
