En algunos casos, hay ocurrencias de una entidad que tienen características propias específicas que nos interesa modelizar. Por ejemplo, puede ocurrir que se quiera tener constancia de qué coche de la empresa tienen asignado los empleados que son directivos; también que, de los empleados técnicos, interese tener una interrelación con una entidad proyecto que indique en qué proyectos trabajan y se desee registrar su titulación. Finalmente, que convenga conocer la antigüedad de los empleados administrativos. Asímismo, habrá algunas características comunes a todos los empleados: todos se identifican por un DNI, tienen un nombre, un apellido, una dirección y un número de teléfono.

Denotamos la generalización/especialización con una flecha que parte de las entidades subclase y que se dirige a la entidad superclase.

Ejemplo de entidades superclase y subclase

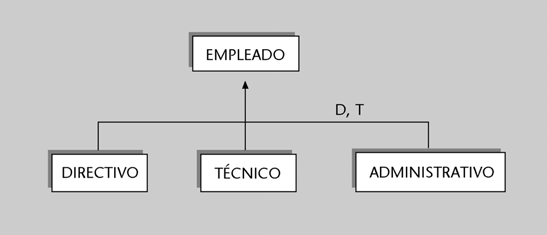

En la figura siguiente están representadas la entidad superclase, que corresponde al empleado del ejemplo anterior, y las entidades subclase, que corresponden al directivo, al técnico y al administrativo del mismo ejemplo.



En la generalización/especialización, las características (atributos o interrelaciones) de la entidad superclase se propagan hacia las entidades subclase. Es lo que se denomina herencia de propiedades.

En el diseño de una generalización/especialización, se puede seguir uno de los dos procesos siguientes:

1)  Puede ocurrir que el diseñador primero identifique la necesidad de la entidad superclase y, posteriormente, reconozca las características específicas que hacen necesarias las entidades subclase. En estos casos se dice que ha seguido un proceso de especialización.

2)  La alternativa es que el diseñador modelice en primer lugar las entidades subclase y, después, se dé cuenta de sus características comunes e identifique la en- tidad superclase. Entonces se dice que ha seguido un proceso de generalización.

La generalización/especialización puede ser de dos tipos:

Nuestro ejemplo de los empleados...

...corresponde a una generalización/especialización disjunta porque ningun empleado puede ser más de un tipo. Se denota con la etiqueta D.

a)  Disjunta. En este caso no puede suceder que una misma ocurrencia apa- rezca en dos entidades subclase diferentes. Se denota gráficamente con la etiqueta D.

b)  Solapada. En este caso no tiene lugar la restricción anterior. Se denota grá- ficamente con la etiqueta S.

Además, una generalización/especialización también puede ser:

1)  Total. En este caso, toda ocurrencia de la entidad superclase debe pertenecer a alguna de las entidades subclase. Esto se denota con la etiqueta T.

2)  Parcial. En este caso no es necesario que se cumpla la condición anterior. Se denota con la etiqueta P.



La generalización/especialización de los empleados

La generalización/especialización de los empleados es total porque suponemos que todo empleado debe ser directivo, técnico o administrativo. Se denota con la etiqueta T.



En este subapartado veremos un mecanismo que nos permite considerar una interrelación entre entidades como si fuese una entidad.

La utilidad de una entidad asociativa consiste en que se puede interrelacionar con otras entidades y, de forma indirecta, nos permite tener interrelaciones en las que intervienen interrelaciones. Una entidad asociativa se denota recuadrando el rombo de la interrelación de la que proviene.

Ejemplo de entidad asociativa

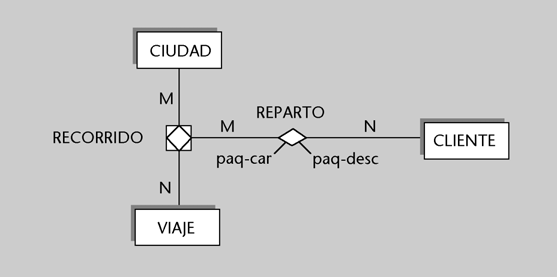

La figura siguiente muestra un ejemplo de entidad asociativa:
            Recorrido es una interrelación de conectividad M:N que registra las ciudades por donde han pasado los diferentes viajes organizados por una empresa de reparto de paquetes. Consideramos recorrido una entidad asociativa con el fin de interrelacionarla con la entidad cliente; de este modo nos será posible reflejar por orden de qué clientes se han hecho repartos en una ciudad del recorrido de un viaje, así como el número de paquetes cargados y descargados siguiendo sus indicaciones.

El mecanismo de las entidades asociativas subsume el de las entidades débiles

y resulta todavía más potente. Es decir, siempre que utilicemos una entidad débil podremos sustituirla por una entidad asociativa, pero no al revés.



Ejemplo de sustitución de una entidad débil por una asociativa

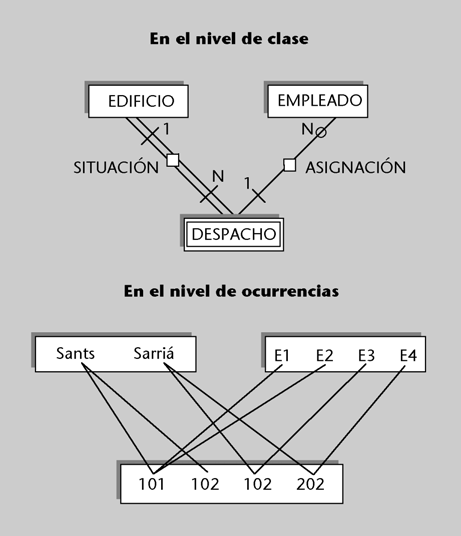

A continuación se muestra la entidad débil despacho, que tiene la interrelación asignación con la entidad empleado.


Podríamos modelizar este caso haciendo que despacho fuese una entidad asociativa si consideramos una nueva entidad número-despacho que contiene simplemente números de despachos. Entonces, la entidad asociativa despacho se obtiene de la interrelación entre edificio y número-despacho.

Aunque las entidades débiles se puedan sustituir por el mecanismo de las entidades asociativas, es adecuado mantenerlas en el modelo ER porque resultan menos complejas y son suficientes para modelizar muchas de las situaciones que se producen en el mundo real.
