Introduccion al diseño de bases de datos
Introduccion al diseño de bases de datos Dataprix 25 Septiembre, 2009 - 11:23Introducción
En otras unidades didácticas se estudian las bases de datos relacionales y un lenguaje relacional, SQL, que nos proporciona mecanismos para crear, actualizar y consultar estas bases de datos.
Es necesario complementar estos conocimientos con un aspecto que es fundamental para poder utilizar adecuadamente la tecnología de las bases de datos relacionales: el diseño. Éste será el objeto de estudio de esta unidad, que tratará el diseño de bases de datos para el caso específico del modelo relacional.
Concretamente, en esta unidad explicaremos en qué consiste el diseño de una base de datos, analizaremos las etapas en las que se puede descomponer y describiremos con detalle las etapas del diseño conceptual y lógico de una base de datos relacional.
Objetivos
En los materiales didácticos de esta unidad encontraréis las herramientas indispensables para alcanzar los siguientes objetivos:
1. Conocer las etapas que integran el proceso del diseño de una base de datos.
2. Conocer las estructuras del modelo ER.
3. Saber hacer el diseño conceptual de los datos de un sistema de información mediante el modelo ER.
4. Saber hacer el diseño lógico de una base de datos relacional partiendo de un diseño conceptual expresado con el modelo ER.
1. Introduccion al diseño de bases de datos
1. Introduccion al diseño de bases de datos Dataprix 25 Septiembre, 2009 - 11:28En otras unidades hemos aprendido cómo es una base de datos relacional y hemos estudiado un lenguaje, el SQL, que nos roporciona mecanismos para crear estas bases de datos, así como para actualizarlas y consultarlas.
Sin embargo, todavía debemos resolver algunas cuestiones fundamentales para poder emplear la tecnología de las bases de datos relacionales; por ejemplo, cómo se puede decidir qué relaciones debe tener una base de datos determinada o qué atributos deben presentar las relaciones, qué claves primarias y qué claves foráneas se deben declarar, etc. La tarea de tomar este conjunto de decisiones recibe el nombre de diseñar la base de datos.
Una base de datos sirve para almacenar la información que se utiliza en un sistema de información determinado. Las necesidades y los requisitos de los futuros usuarios del sistema de información se deben tener en cuenta para poder tomar adecuadamente las decisiones anteriores.
En resumen, el diseño de una base de datos consiste en definir la estructura de los datos que debe tener la base de datos de un sistema de información determinado. En el caso relacional, esta estructura será un conjunto de esquemas de relación con sus atributos, dominios de atributos, claves primarias, claves foráneas, etc.
Si recordáis los tres mundos presentados –el real, el conceptual y el de las representaciones–, observaréis que el diseño de una base de datos consiste en la obtención de una representación informática concreta a partir del estudio del mundo real de interés.
1.1. Etapas del diseño de bases de datos
1.1. Etapas del diseño de bases de datos Dataprix 25 Septiembre, 2009 - 11:56El diseño de una base de datos no es un proceso sencillo. Habitualmente, la complejidad de la información y la cantidad de requisitos de los sistemas de información hacen que sea complicado. Por este motivo, cuando se diseñan bases de datos es interesante aplicar la vieja estrategia de dividir para vencer.
Por lo tanto, conviene descomponer el proceso del diseño en varias etapas; en cada una se obtiene un resultado intermedio que sirve de punto de partida de la etapa siguiente, y en la última etapa se obtiene el resultado deseado. De este modo no hace falta resolver de golpe toda la problemática que plantea el diseño, sino que en cada etapa se afronta un solo tipo de subproblema. Así se divide el problema y, al mismo tiempo, se simplifica el proceso.
Descompondremos el diseño de bases de datos en tres etapas:
El resultado del diseño conceptual |
Si retomamos la idea de los tres mundos, podemos afirmar que la etapa del diseño conceptual obtiene un resultado que se sitúa en el mundo de las representaciones. |
1) Etapa del diseño conceptual: en esta etapa se obtiene una estructura de la información de la futura BD independiente de la tecnología que hay que emplear. No se tiene en cuenta todavía qué tipo de base de datos se utilizará –relacional, orientada a objetos, jerárquica, etc.–; en consecuencia, tampoco se tiene en cuenta con qué SGBD ni con qué lenguaje concreto se implementará la base de datos. Así pues, la etapa del diseño conceptual nos permite concentrarnos únicamente en la problemática de la estructuración de la información, sin tener que preocuparnos al mismo tiempo de resolver cuestiones tecnológicas.
La forma de elaborar un diseño conceptual expresado con el modelo ER se explica en el apartado 2 de esta unidad. |
El resultado de la etapa del diseño conceptual se expresa mediante algún modelo de datos de alto nivel. Uno de los más empleados es el modelo entidadinterrelación (entity-relationship), que abreviaremos con la sigla ER.
El resultado del diseño lógico |
El resultado del diseño lógico se sitúa ya en el mundo de las representaciones. |
2) Etapa del diseño lógico: en esta etapa se parte del resultado del diseño conceptual, que se transforma de forma que se adapte a la tecnología que se debe emplear. Más concretamente, es preciso que se ajuste al modelo del SGBD con el que se desea implementar la base de datos. Por ejemplo, si se trata de un SGBD relacional, esta etapa obtendrá un conjunto de relaciones con sus atributos, claves primarias y claves foráneas.
Esta etapa parte del hecho de que ya se ha resuelto la problemática de la estructuración de la información en un ámbito conceptual, y permite concentrarnos en las cuestiones tecnológicas relacionadas con el modelo de base de datos.
El diseño lógico de una base de datos relacional se explica en el apartado 3 de esta unidad. |
Más adelante explicaremos cómo se hace el diseño lógico de una base de datos relacional, tomando como punto de partida un diseño conceptual expresado con el modelo ER; es decir, veremos cómo se puede transformar un modelo ER en un modelo relacional.
El resultado del diseño físico |
El resultado de la etapa del diseño físico se sitúa en el mundo de las representaciones, al igual que el resultado de la etapa del diseño lógico. La diferencia con respecto a la etapa anterior es que ahora se tiene en cuenta aspectos de carácter más físico del mundo de las representaciones. |
3) Etapa del diseño físico: en esta etapa se transforma la estructura obtenida en la etapa del diseño lógico, con el objetivo de conseguir una mayor eficiencia; además, se completa con aspectos de implementación física que dependerán del SGBD.
Por ejemplo, si se trata de una base de datos relacional, la transformación de la estructura puede consistir en lo siguiente: tener almacenada alguna relación que sea la combinación de varias relaciones que se han obtenido en la etapa del diseño lógico, partir una relación en varias, añadir algún atributo calculable a una relación, etc. Los aspectos de implementación física que hay que completar consisten normalmente en la elección de estructuras físicas de implementación de las relaciones, la selección del tamaño de las memorias intermedias (buffers) o de las páginas, etc.
La forma de elaborar un diseño conceptual expresado con el modelo ER se explica en el apartado 2 de esta unidad.
El resultado del diseño lógico
El resultado del diseño lógico se sitúa ya en el mundo de las representaciones.
El diseño lógico de una base
de datos relacional se explica en el
apartado 3 de esta unidad didáctica.
En la etapa del diseño físico –con el objetivo de conseguir un buen rendimiento de la base de datos–, se deben tener en cuenta las características de los procesos que consultan y actualizan la base de datos, como por ejemplo los caminos de acceso que utilizan y las frecuencias de ejecución. También es necesario considerar los volúmenes que se espera tener de los diferentes datos que se quieren almacenar.
2. Diseño conceptual: el modelo ER
2. Diseño conceptual: el modelo ER Dataprix 25 Septiembre, 2009 - 12:17En este apartado trataremos el diseño conceptual de una base de datos mediante el modelo ER. Lo que explicaremos es aplicable al diseño de cualquier tipo de bases de datos –relacional, jerárquica, etc.–, porque, como ya hemos dicho, en la etapa del diseño conceptual todavía no se tiene en cuenta la tecnología concreta que se utilizará para implementar la base de datos.
El modelo ER es uno de los enfoques de modelización de datos que más se utiliza actualmente por su simplicidad y legibilidad. Su legibilidad se ve favorecida porque proporciona una notación diagramática muy comprensiva. Es una herramienta útil tanto para ayudar al diseñador a reflejar en un modelo conceptual los requisitos del mundo real de interés como para comunicarse con el usuario final sobre el modelo conceptual obtenido y, de este modo, poder verificar si satisface sus requisitos.
El modelo ER resulta fácil de aprender y de utilizar en la mayoría de las aplicaciones. Además, existen herramientas informáticas de ayuda al diseño (herramientas CASE*) que utilizan alguna variante del modelo ER para hacer el diseño de los datos.
El nombre completo del modelo ER es entity-relationship, y proviene del hecho de que los principales elementos que incluye son las entidades y las interrelaciones (entities y relationships). Traduciremos este nombre por ‘entidad-interrelación’.
El origen del modelo ER se encuentra en trabajos efectuados por Peter Chen en 1976. Posteriormente, muchos otros autores han descrito variantes y/o extensiones de este modelo. Así pues, en la literatura se encuentran muchas formas diferentes del modelo ER que pueden variar simplemente en la notación diagramática o en algunos de los conceptos en que se basan para modelizar los datos.
Cuando se quiere utilizar el modelo ER para comunicarse con el usuario, es recomendable emplear una variante del modelo que incluya sólo sus elementos más simples –entidades, atributos e interrelaciones– y, tal vez, algunas construcciones adicionales, como por ejemplo entidades débiles y dependencias de existencia. Éstos eran los elementos incluidos en el modelo original propuesto por Chen. En cambio, para llevar a cabo la tarea de modelizar propiamente dicha, suele ser útil usar un modelo ER más completo que incluya construcciones más avanzadas que extienden el modelo original.
Según la noción de modelo de datos que hemos utilizado en los otros módulos, un modelo de datos tiene en cuenta tres aspectos de los datos: la estructura, la manipulación y la integridad. Sin embargo, el modelo ER habitualmente se utiliza para reflejar aspectos de la estructura de los datos y de su integridad, pero no de su manipulación.
* La sigla CASE corresponde
al término inglés Computer Aided
Software Engineering.
El modelo entidad-interrelacional |
Algunos autores denominan entidad-relación al modelo ER pero en nuestro caso hemos preferido traducir relationship por 'interrelación' y no por 'relación', con el objetivo de evitar confusiones entre este concepto y el de relación que se utiliza en el modelo relacional. |
2.1. Construcciones basicas
2.1. Construcciones basicas Dataprix 28 Septiembre, 2009 - 09:362.1.1. Entidades, atributos e interrelaciones
2.1.1. Entidades, atributos e interrelaciones Dataprix 28 Septiembre, 2009 - 10:24Por entidad entendemos un objeto del mundo real que podemos distinguir del resto de objetos y del que nos interesan algunas propiedades.
Ejemplos de entidad
Algunos ejemplos de entidad son un empleado, un producto o un despacho. También son entidades otros elementos del mundo real de interés, menos tangibles pero igualmente diferenciables del resto de objetos; por ejemplo, una asignatura impartida en una universidad, un préstamo bancario, un pedido de un cliente, etc.
Las propiedades de los objetos que nos interesan se denominan atributos.
Ejemplos de atributo
Sobre una entidad empleado nos puede interesar, por ejemplo, tener registrados su DNI, su NSS, su nombre, su apellido y su sueldo como atributos.
El término entidad se utiliza tanto para denominar objetos individuales como para hacer referencia a conjuntos de objetos similares de los que nos interesan los mismos atributos; es decir, que, por ejemplo, se utiliza para designar tanto a un empleado concreto de una empresa como al conjunto de todos los empleados de la empresa. Más concretamente, el término entidad se puede referira instancias u ocurrencias concretas (empleados concretos) o a tipos o clases de entidades (el conjunto de todos los empleados).
El modelo ER proporciona una notación diagramática para representar gráficamente las entidades y sus atributos:
• Las entidades se representan con un rectángulo. El nombre de la entidad se escribe en mayúsculas dentro del rectángulo.
• Los atributos se representan mediante su nombre en minúsculas unido con un guión al rectángulo de la entidad a la que pertenecen. Muchas veces, dado que hay muchos atributos para cada entidad, se listan todos aparte del diagrama para no complicarlo.
Cada uno de los atributos de una entidad toma valores de un cierto dominio o conjunto de valores. Los valores de los dominios deben ser atómicos; es decir,no deben poder
ser descompuestos. Además, todos los atributos tienen que ser univaluados. Un atributo es univaluado si tiene un único valor para cada ocurrencia de una entidad.
Notación diagramática de entidades y atributos |
La figura muestra la notación diagramática para el caso de entidad empleadocon los atributos dni, nss, nombre, apellido y sueldo. |
Ejemplo de atributo univaluado
El atributo sueldo de la entidad empleado, por ejemplo, toma valores del dominio de los reales y únicamente toma un valor para cada empleado concreto; por lo tanto, ningún empleado puede tener más de un valor para el sueldo.
Como ya hemos comentado anteriormente, una entidad debe ser distinguible del resto de objetos del mundo real. Esto hace que para toda entidad sea posible encontrar un conjunto de atributos que permitan identificarla. Este conjunto de atributos forma una clave de la entidad.
Ejemplo de clave
La entidad empleado tiene una clave que consta del atributo dni porque todos los empleados tienen números de DNI diferentes.
Una determinada entidad puede tener más de una clave; es decir, puede tener varias claves candidatas.
Los conceptos de clave candidata y clave primaria de una entidad son similares a los conceptos de clave candidata y clave primaria de una relación, que hemos estudiado en la unidad “El modelo relacional y el álgebra relacional”. |
Ejemplo de clave candidata
La entidad empleado tiene dos claves candidatas, la que está formada por el atributo dni y la que está constituida por el atributo nss, teniendo en cuenta que el NSS también será diferente para cada uno de los empleados.
El diseñador elige una clave primaria entre todas las claves candidatas. En la notación diagramática, la clave primaria se subraya para distinguirla del resto de las claves.
Ejemplo de clave primaria
En el caso de la entidad empleado, podemos elegir dni como clave primaria. En la figura del margen vemos que la clave primaria se subraya para distinguirla del resto.
Se define interrelación como una asociación entre entidades.
Las interrelaciones se representan en los diagramas del modelo ER mediante un rombo. Junto al rombo se indica el nombre de la interrelación con letras mayúsculas.
Ejemplo de interrelación
Consideremos una entidad empleado y una entidad despacho y supongamos que a los empleados se les asignan despachos donde trabajar. Entonces hay una interrelación entre la entidad empleado y la entidad despacho.
Esta interrelación, que podríamos denominar asignación, asocia a los empleados con los despachos donde trabajan. La figura del margen muestra la interrelación asignación entre las entidades empleado y despacho.
El término interrelación se puede utilizar tanto para denominar asociaciones concretas u ocurrencias de asociaciones como para designar conjuntos o clases de asociaciones similares.
Ejemplo
Una interrelación se aplica tanto a una asociación concreta entre el empleado de DNI ‘50.455.234’ y el despacho ‘Diagonal, 20’ como a la asociación genérica entre la entidad empleado y la entidad despacho.
En ocasiones interesa reflejar algunas propiedades de las interrelaciones. Por este motivo, las interrelaciones pueden tener también atributos. Los atributos de las interrelaciones, igual que los de las entidades,tienen un cierto dominio, deben tomar valores atómicos y deben ser univaluados.
Los atributos de las interrelaciones se representan mediante su nombre en minúsculas unido con un guión al rombo de la interrelación a la que pertenecen.
Ejemplo de atributo de una interrelación
Observemos la entidad estudiante y la entidad asignatura que se muestran en la figura siguiente:
Entre estas dos entidades se establece la interrelación evaluación para indicar de qué asignaturas han sido evaluados los estudiantes. Esta interrelación tiene el atributo nota, que sirve para especificar qué nota han obtenido los estudiantes de las asignaturas evaluadas.
Conviene observar que el atributo nota deber ser forzosamente un atributo de la interrelación evaluación, y que no sería correcto considerarlo un atributo de la entidad estudiante o un atributo de la entidad asignatura. Lo explicaremos analizando las ocurrencias de la interrelación evaluación que se muestran en la figura anterior.
Si nota se considerase un atributo de estudiante, entonces para el estudiante ‘E1’ de la figura necesitaríamos dos valores del atributo, uno para cada asignatura que tiene el estudiante; por lo tanto, no sería univaluado. De forma similar, si nota fuese atributo de asignatura tampoco podría ser univaluado porque, por ejemplo, la asignatura ‘A1’ requeriría tres valores de nota, una para cada estudiante que se ha matriculado en ella. Podemos concluir que el atributo nota está relacionado al mismo tiempo con una asignatura y con un estudiante que la cursa
y que, por ello, debe ser un atributo de la interrelación que asocia las dos entidades.
2.1.2. Grado de las interrelaciones
2.1.2. Grado de las interrelaciones Dataprix 28 Septiembre, 2009 - 10:58Una interrelación puede asociar dos o más entidades. El número de entidades que asocia una interrelación es el grado de la interrelación.
Interrelaciones de grado dos
Las interrelaciones evaluación y asignación de los ejemplos anteriores tienen grado dos:
• La interrelación evaluación asocia la entidad estudiante y la entidad asignatura; es decir, asocia dos entidades.
• De forma análoga, la interrelación asignación asocia empleado y despacho.
Las interrelaciones de grado dos se denominan también interrelaciones binarias. Todas las interrelaciones de grado mayor que dos se denominan, en conjunto, interrelaciones n-arias. Así pues, una interrelación n-aria puede tener grado tres y ser una interrelación ternaria, puede tener grado cuatro y ser una interrelación cuaternaria, etc.
A continuación presentaremos un ejemplo que nos ilustrará el hecho de que, en ocasiones, las interrelaciones binarias no nos permiten modelizar correctamente la realidad y es necesario utilizar interrelaciones mayor grado.
Consideremos la interrelación evaluación de la figura anterior, que tiene un atributo nota. Este atributo permite registrar la nota obtenida por cada estudiante en cada asignatura de la que ha sido evaluado. Una interrelación permite establecer una sola asociación entre unas entidades individuales determinadas. En otras palabras, sólo se puede interrelacionar una vez al estudiante ‘E1’ con la asignatura ‘A1’ vía la interrelación evaluación.
Observad que, si pudiese haber más de una interrelación entre el estudiante ‘E1’ y la asignatura ‘A1’, no podríamos distinguir estas diferentes ocurrencias de la interrelación. Esta restricción hace que se registre una sola nota por estudiante y asignatura.
Supongamos que deseamos registrar varias notas por cada asignatura y estudiante correspondientes a varios semestres en los que un mismo estudiante ha cursado una asignatura determinada (desgraciadamente, algunos estudiantes tienen que cursar una asignatura varias veces antes de aprobarla). La interrelación anterior no nos permitiría reflejar este caso. Sería necesario aumentar el grado de la interrelación, tal y como se muestra en la figura siguiente:
La interrelación ternaria evaluación-semestral asocia estudiantes, asignaturas y una tercera entidad que denominamos semestre. Su atributo nota nos permite reflejar todas las notas de una asignatura que tiene un estudiante correspondientes a diferentes semestres.
De hecho, lo que sucede en este caso es que, según los requisitos de los usuarios de esta BD, una nota pertenece al mismo tiempo a un estudiante, a una asignatura y a un semestre y, lógicamente, debe ser un atributo de una interrelación ternaria entre estas tres entidades.
Este ejemplo demuestra que una interrelación binaria puede no ser suficiente para satisfacer los requisitos de los usuarios, y puede ser necesario aplicar una interrelación de mayor grado. Conviene observar que esto también puede ocurrir en interrelaciones que no tienen atributos.
Ejemplo de interrelación ternaria sin atributos
Consideremos un caso en el que deseamos saber para cada estudiante qué asignaturas ha cursado cada semestre, a pesar de que no queremos registrar la nota que ha obtenido. Entonces aplicaríamos también una interrelación ternaria entre las entidades estudiante, asignatura y semestre que no tendría atributos, tal y como se muestra en la figura siguiente:
Hemos analizado casos en los que era necesario utilizar interrelaciones ternarias para poder modelizar correctamente ciertas situaciones de interés del mundo real. Es preciso remarcar que, de forma similar, a veces puede ser necesario utilizar interrelaciones de grado todavía mayor: cuaternarias, etc.
En el subapartado siguiente analizaremos con detalle las interrelaciones binarias, y más adelante, las interrelaciones n-arias.
2.1.3. Interrelaciones binarias
2.1.3. Interrelaciones binarias Dataprix 28 Septiembre, 2009 - 11:28Conectividad de las interrelaciones binarias
La conectividad de una interrelación expresa el tipo de correspondencia que se establece entre las ocurrencias de entidades asociadas con la interrelación. En el caso de las interrelaciones binarias, expresa el número de ocurrencias de una de las entidades con las que una ocurrencia
de la otra entidad puede estar asociada según la interrelación.
Una interrelación binaria entre dos entidades puede tener tres tipos de conectividad:
• Conectividad uno a uno (1:1). La conectividad 1:1 se denota poniendo un 1 a lado y lado de la interrelación.
• Conectividad uno a muchos (1:N). La conectividad 1:N se denota poniendo un 1 en un lado de la interrelación y una N en el otro.
• Conectividad muchos a muchos: (M:N). La conectividad M:N se denota poniendo una M en uno de los lados de la interrelación, y una N en el otro.
Ejemplos de conectividad en una interrelación binaria
A continuación analizaremos un ejemplo de cada una de las conectividades posibles para una interrelación binaria:
a) Conectividad 1:1
La interrelación anterior tiene conectividad 1:1. Esta interrelación asocia las delegaciones de una empresa con las ciudades donde están situadas. El hecho de que sea 1:1 indica que una ciudad tiene sólo una delegación, y que una delegación está situada en una única ciudad.
b) Conectividad 1:N
La interrelación asignación entre la entidad empleado y la entidad despacho tiene conectividad 1:N, y la N está en el lado de la entidad empleado. Esto significa que un empleado tiene un solo despacho asignado, pero que, en cambio, un despacho puede tener uno o más empleados asignados.
c) Conectividad M:N
Para analizar la conectividad M:N, consideramos la interrelación evaluación de la figura anterior. Nos indica que un estudiante puede ser evaluado de varias asignaturas y, al mismo tiempo, que una asignatura puede tener varios estudiantes por evaluar.
Es muy habitual que las interrelaciones binarias M:N y todas las n-arias tengan atributos. En cambio, las interrelaciones binarias 1:1 y 1:N no tienen por qué tenerlos. Siempre se pueden asignar estos atributos a la entidad del lado N, en el caso de las 1:N, y a cualquiera de las dos entidades interrelacionadas en el caso de las 1:1. Este cambio de situación del atributo se puede hacer porque no origina un atributo ultivaluado.
Dependencias de existencia en las interrelaciones binarias
En algunos casos, una entidad individual sólo puede existir si hay como mínimo otra entidad individual asociada con ella mediante una interrelación binaria determinada. En estos casos, se dice que esta última entidad es una entidad obligatoria en la interrelación. Cuando esto no sucede, se dice que es una entidad opcional en la interrelación.
En el modelo ER, un círculo en la línea de conexión entre una entidad y una interrelación indica que la entidad es opcional en la interrelación. La obligatoriedad de una entidad a una interrelación se indica con una línea perpendicular. Si no se consigna ni un círculo ni una línea perpendicular, se considera que la dependencia de existencia es desconocida.
Ejemplo de dependencias de existencia
La figura siguiente nos servirá para entender el significado práctico de la dependencia de existencia. La entidad empleado es obligatoria en la interrelación dirección. Esto indica que no puede existir un departamento que no tenga un empleado que actúa de director del departamento. La entidad departamento, en cambio, es opcional en la interrelación dirección. Es posible que haya un empleado que no está interrelacionado con ningún departamento: puede haber –y es el caso más frecuente– empleados que no son directores de departamento.
Aplicaremos la dependencia de existencia en las interrelaciones binarias, pero no en las n-arias.
2.1.4. Ejemplo: base de datos de casas de colonias
2.1.4. Ejemplo: base de datos de casas de colonias Dataprix 28 Septiembre, 2009 - 12:04En este punto, y antes de continuar explicando construcciones más complejas del modelo ER, puede resultar muy ilustrativo ver la aplicación práctica de las construcciones que hemos estudiado hasta ahora. Por este motivo, analizaremos un caso práctico de diseño con el modelo ER que corresponde a una base de datos destinada a la gestión de las inscripciones en un conjunto de casas de colonias. El modelo ER de esta base de datos será bastante sencillo e incluirá sólo entidades, atributos e interrelaciones binarias (no incluirá interrelaciones n-arias ni otros tipos de estructuras).
La descripción siguiente explica con detalle los requisitos de los usuarios que hay que tener en cuenta al hacer el diseño conceptual de la futura base de datos:
a) Cada casa de colonias tiene un nombre que la identifica. Se desea saber de cada una, aparte del nombre, la capacidad (el número de niños que se pueden alojar en cada una como máximo), la comarca donde está situada y las ofertas de actividades que proporciona. Una casa puede ofrecer actividades como por ejemplo natación, esquí, remo, pintura, fotografía, música, etc.
b) Es necesario tener en cuenta que en una casa de colonias se pueden practicar varias actividades (de hecho, cada casa debe ofrecer como mínimo una), y también puede ocurrir que una misma actividad se pueda llevar a cabo en varias casas. Sin embargo, toda actividad que se registre en la base de datos debe ser ofertada como mínimo en una de las casas.
Es posible, ... |
... por ejemplo, que una actividad como por ejemplo el esquí tenga una calificación de 10 en la oferta de la casa Grévol, y que la misma actividad tenga una calificación de 8 en la casa Ardilla. |
c) Interesa tener una evaluación de las ofertas de actividades que proporcionan las casas. Se asigna una calificación numérica que indica el nivel de calidad que tiene cada una de las actividades ofertadas.
d) Las casas de colonias alojan niños que se han inscrito para pasar en ellas unas pequeñas vacaciones. Se quiere tener constancia de los niños que se alojan en cada una de las casas en el momento actual. Se debe suponer que hay casas que están vacías (en las que no se aloja ningún niño) durante algunas temporadas.
e) De los niños que se alojan actualmente en alguna de las casas, interesa conocer un código que se les asigna para identificarlos, su nombre, su apellido, el número de teléfono de sus padres y su comarca de residencia.
f) De las comarcas donde hay casas o bien donde residen niños, se quiere tener registrados la superficie y el número de habitantes. Se debe considerar que puede haber comarcas donde no reside ninguno de los niños que se alojan en un momento determinado en las casas de colonias, y comarcas que no disponen de ninguna casa.
La figura siguiente muestra un diagrama ER que satisface los requisitos anteriores. Los atributos de las entidades no figuran en el diagrama y se listan aparte.
Los atributos de las entidades que figuran en el diagrama son los siguientes (las claves primarias están subrayadas):
A continuación comentamos los aspectos más relevantes de este modelo ER:
1) Una de las dificultades que en ocasiones se presenta durante la modeliza ción conceptual es decidir si una información determinada debe ser una entidad o un atributo. En nuestro ejemplo, puede resultar difícil decidir si comarca se debe modelizar como una entidad o como un atributo.
A primera vista, podría parecer que comarca debe ser un atributo de la entidad casa-colonias para indicar dónde está situada una casa de colonias, y también un atributo de la entidad niño para indicar la residencia del niño. Sin embargo, esta solución no sería adecuada, porque se quieren tener informaciones adicionales asociadas a la comarca: la superficie y el número de habitantes. Es preciso que comarca sea una entidad para poder reflejar estas informaciones adicionales como atributos de la entidad.
La entidad comarca tendrá que estar, evidentemente, interrelacionada con las entidades niño y casa-colonias. Observad que de este modo, además, se hace patente que las comarcas de residencia de los niños y las comarcas de situación de las casas son informaciones de un mismo tipo.
2) Otra decisión que hay que tomar es si el concepto actividad se debe modelizar como una entidad o como un atributo. Actividad no tiene informaciones adicionales asociadas; no tiene, por lo tanto, más atributos que los que forman la clave. Aun así, es necesario que actividad sea una entidad para que, mediante la interrelación oferta, se pueda indicar que una casa de colonias ofrece actividades.
Observad que las actividades ofertadas no se pueden expresar como un atributo de casa-colonias, porque una casa puede ofrecer muchas actividades y, en este caso, el atributo no podría tomar un valor único.
3) Otra elección difícil, que con frecuencia se presenta al diseñar un modelo ER, consiste en modelizar una información determinada como una entidad o como una interrelación. Por ejemplo, podríamos haber establecido que oferta, en lugar de ser una interrelación, fuese una entidad; lo habríamos hecho así:
La entidad oferta representada en la figura anterior tiene los atributos que presentamos a continuación:
Esta solución no acaba de reflejar adecuadamente la realidad. Si analizamos la clave de oferta, podemos ver que se identifica con nombre-casa, que es la clave de la entidad casa-colonias, y con nombre-actividad, que es la clave de la entidad actividad. Esto nos debe hacer sospechar que oferta, de hecho, corresponde a una asociación o interrelación entre casas y actividades. En consecuencia, reflejaremos la realidad con más exactitud si modelizamos oferta como una interrelación entre estas entidades.
4) Finalmente, un aspecto que hay que cuidar durante el diseño conceptual es el de evitar las redundancias. Por ejemplo, si hubiésemos interrelacionado comarca con actividad para saber qué actividades se realizan en las casas de cada una de las comarcas, habríamos tenido información redundante. La interrelación oferta junto con la interrelación situación ya permiten saber, de forma indirecta, qué actividades se hacen en las comarcas.
2.1.5. Interrelaciones n-arias
2.1.5. Interrelaciones n-arias Dataprix 29 Septiembre, 2009 - 09:55Las interrelaciones n-arias, igual que las binarias, pueden tener diferentes tipos de conectividad. En este subapartado analizaremos primero el caso particular de las interrelaciones ternarias y, a continuación, trataremos las conectividades de las interrelaciones n-arias en general.
Conectividad de las interrelaciones ternarias
Observad que usamos M, N y P para representar “muchos”, y 1 para representar “uno”. |
Cada una de las tres entidades asociadas con una interrelación ternaria
puede estar conectada con conectividad “uno” o bien con conectividad
“muchos”. En consecuencia, las interrelaciones ternarias pueden tener
cuatro tipos de conectividad: M:N:P, M:M:1, N:1:1 y 1:1:1.
Analizaremos cómo se decide cuál es la conectividad adecuada de una interrelación ternaria mediante el siguiente ejemplo. Consideremos una interrelación que denominamos clase y que asocia las entidades asignatura, aula y hora-semanal. Esta interrelación permite registrar clases presenciales. Una clase corresponde a una asignatura determinada, se imparte en un aula determinada y a una hora de la semana determinada. Por ejemplo, podemos registrar que se hace clase de la asignatura IBD en el aula D222 el martes a las 9, tal y como se muestra en la figura de la página siguiente. El atributo duración nos permite saber cuántas horas dura la clase.
Para decidir si el lado de la entidad asignatura se conecta con “uno” o con “muchos” , es necesario preguntarse si, dadas un aula y una hora-semanal, se puede hacer clase de sólo una o bien de muchas asignaturas en aquellas aula y hora. La respuesta sería que sólo se puede hacer clase de una asignatura en una misma aula y hora. Esto nos indica que asignatura se conecta con “uno”, tal y como reflejamos en la figura siguiente:
Como nos indica este ejemplo, para decidir cómo se debe conectar una de las entidades, es necesario preguntarse si, ya fijadas ocurrencias concretas de las otras dos, es posible conectar sólo “una” o bien “muchas” ocurrencias de la primera entidad.
Utilizaremos el mismo procedimiento para determinar cómo se conectan las otras dos entidades del ejemplo. Una vez fijadas una asignatura y un aula, es posible que se haga clase de aquella asignatura en aquella aula, en varias horas de la semana; entonces, hora-semana se conecta con “muchos”. Finalmente, la entidad aula se conecta con “uno”, teniendo en cuenta que, fijadas una asignatura y una hora de la semana, sólo se puede hacer una clase de aquella asignatura a aquella hora. La conectividad resultante, de este modo, es N:1:1.
Caso general: conectividad de las interrelaciones n-arias
Lo que hemos explicado sobre la conectividad para las interrelaciones ternarias es fácilmente generalizable a interrelaciones n-arias.
* Recordad que para las interrelaciones ternarias hay cuatro tipos posibles de conectividad. |
Una interrelación n-aria puede tener n + 1 tipos de conectividad, teniendo en cuenta que cada una de las n entidades puede estar conectada con “uno” o con “muchos” en la interrelación*.
Para decidir si una de las entidades se conecta con “uno” o con “muchos”, es necesario preguntarse si, fijadas ocurrencias concretas de las otras n – 1 entidades, es posible conectar sólo una o bien muchas ocurrencias de la primera entidad:
• Si la respuesta es que sólo una, entonces se conecta con “uno”.
• Si la respuesta es que muchas, la entidad se conecta con “muchos”.
2.1.6. Interrelaciones recursivas
2.1.6. Interrelaciones recursivas Dataprix 29 Septiembre, 2009 - 10:13Una interrelación recursiva es una interrelación en la que alguna entidad está asociada más de una vez.
Ejemplo de interrelación recursiva
Si, para una entidad persona, queremos tener constancia de qué personas están actualmente casadas entre ellas, será necesario definir la siguiente interrelación, que asocia dos veces la entidad persona:
Una interrelación recursiva puede ser tanto binaria como n-aria:
* Éste es el caso de la interrelación boda anterior. |
1) Interrelación recursiva binaria: interrelación en la que las ocurrencias asocian dos instancias de la misma entidad*. Las interrelaciones binarias recursivas pueden tener conectividad 1:1, 1:N o M:N, como todas las binarias. En esta interrelación también es posible expresar la dependencia de existencia igual que en el resto de las interrelaciones binarias
Ejemplo de interrelación recursiva binaria
La interrelación boda tiene conectividad 1:1 porque un marido está casado con una sola mujer y una mujer está casada con un solo marido. También tiene un círculo en los dos lados
(según la dependencia de existencia), porque puede haber personas que no estén casadas.
En una interrelación recursiva, puede interesar distinguir los diferentes papeles que una misma entidad tiene en la interrelación. Con este objetivo, se puede etiquetar cada línea de la interrelación con un rol. En las interrelaciones no recursivas normalmente no se especifica el rol; puesto que todas las entidades interrelacionadas son de clases diferentes, sus diferencias de rol se sobreentienden.
Roles diferentes
Una ocurrencia de la interrelación boda asocia a dos personas concretas. Para reflejar el papel diferente que tiene cada una de ellas en la interrelación, una de las personas tendrá el rol de marido y la otra tendrá el rol de mujer.
Algunas interrelaciones recursivas no presentan diferenciación de roles; entonces, las líneas de la interrelación no se etiquetan.
No-diferencia de roles
Consideremos una interrelación amistad que asocia a personas concretas que son amigas. A diferencia de lo que sucedía en la interrelación boda, donde una de las personas es el marido y la otra la mujer, en este caso no hay diferenciación de roles entre las dos personas interrelacionadas. A continuación se muestra esta interrelación. Observad que su conectividad es M:N, teniendo en cuenta que una persona puede tener muchos amigos y, al mismo tiempo, puede haber muchas personas que la consideran amiga.
2) Interrelación recursiva n-aria: interrelación recursiva en la que las ocurrencias asocian más de dos instancias.
Ejemplo de interrelación recursiva ternaria
Consideremos una interrelación que registra todas las bodas que se han producido a lo largo del tiempo entre un conjunto de personas determinado. Esta interrelación permite tener constancia no sólo de las bodas vigentes, sino de todas las bodas realizadas en un cierto periodo de tiempo.
Esta interrelación es recursiva y ternaria. Una ocurrencia de la interrelación asocia a una persona que es el marido, a otra que es la mujer y la fecha de su boda. La conectividad es N:1:1.
A los lados del marido y de la mujer les corresponde un 1, porque un marido o una mujer, en una fecha determinada, se casa con una sola persona. Al lado de la entidad fecha le corresponde una N, porque se podría dar el caso de que hubiese, en fechas diferentes, más de una boda entre las mismas personas.
2.1.7. Entidades debiles
2.1.7. Entidades debiles Dataprix 29 Septiembre, 2009 - 10:21Las entidades que hemos considerado hasta ahora tienen un conjunto de atributos que forman su claves primarias y que permiten identificarlas completamente. Estas entidades se denominan, de forma más específica, entidades fuertes. En este subapartado consideraremos otro tipo de entidades que denominaremos entidades débiles.
Una entidad débil es una entidad cuyos atributos no la identifican completamente, sino que sólo la identifican de forma parcial. Esta entidad debe participar en una interrelación que ayuda a identificarla.
Una entidad débil se representa con un rectángulo doble, y la interrelación que ayuda a identificarla se representa con una doble línea.
Ejemplo de entidad débil
Consideremos las entidades edificio y despacho de la figura siguiente. Supongamos que puede haber despachos con el mismo número en edificios diferentes. Entonces, su número no identifica completamente un despacho. Para identificar completamente un despacho, es necesario tener en cuenta en qué edificio está situado. De hecho, podemos identificar un despacho mediante la interrelación situación, que lo asocia a un único edificio. El nombre del edificio donde está situado junto con el número de despacho lo identifican completamente.
En el ejemplo anterior, la interrelación situación nos ha permitido completar la identificación de los despachos. Para toda entidad débil, siempre debe haber una única interrelación que permita completar su identificación. Esta interrelación debe ser binaria con conectividad 1:N, y la entidad débil debe estar en el lado N. De este modo, una ocurrencia de la entidad débil está asociada con una sola ocurrencia de la entidad del lado 1, y será posible completar su identificación de forma única. Además, la entidad del lado 1 debe ser obligatoria en la interrelación porque, si no fuese así, alguna ocurrencia de la entidad débil podría no estar interrelacionada con ninguna de sus ocurrencias y no se podría identificar completamente.
2.2. Extensiones del modelo ER
2.2. Extensiones del modelo ER Dataprix 29 Septiembre, 2009 - 10:24En este subapartado estudiaremos algunas construcciones avanzadas que extienden el modelo ER estudiado hasta ahora.
2.2.1. Generalizacion/especializacion
2.2.1. Generalizacion/especializacion Dataprix 29 Septiembre, 2009 - 10:44En algunos casos, hay ocurrencias de una entidad que tienen características propias específicas que nos interesa modelizar. Por ejemplo, puede ocurrir que se quiera tener constancia de qué coche de la empresa tienen asignado los empleados que son directivos; también que, de los empleados técnicos, interese tener una interrelación con una entidad proyecto que indique en qué proyectos trabajan y se desee registrar su titulación. Finalmente, que convenga conocer la antigüedad de los empleados administrativos. Asímismo, habrá algunas características comunes a todos los empleados: todos se identifican por un DNI, tienen un nombre, un apellido, una dirección y un número de teléfono.
La generalización/especialización permite reflejar el hecho de que hay una entidad general, que denominamos entidad superclase, que se puede especializar en entidades subclase:
a) La entidad superclase nos permite modelizar las características comunes de la entidad vista de una forma genérica.
b) Las entidades subclase nos permiten modelizar las características propias de sus especializaciones.
Es necesario que se cumpla que toda ocurrencia de una entidad subclase sea también una ocurrencia de su entidad superclase.
Denotamos la generalización/especialización con una flecha que parte de las entidades subclase y que se dirige a la entidad superclase.
Ejemplo de entidades superclase y subclase
En la figura siguiente están representadas la entidad superclase, que corresponde al empleado del ejemplo anterior, y las entidades subclase, que corresponden al directivo, al técnico y al administrativo del mismo ejemplo.
En la generalización/especialización, las características (atributos o interrelaciones) de la entidad superclase se propagan hacia las entidades subclase. Es lo que se denomina herencia de propiedades.
En el diseño de una generalización/especialización, se puede seguir uno de los dos procesos siguientes:
1) Puede ocurrir que el diseñador primero identifique la necesidad de la entidad superclase y, posteriormente, reconozca las características específicas que hacen necesarias las entidades subclase. En estos casos se dice que ha seguido un proceso de especialización.
2) La alternativa es que el diseñador modelice en primer lugar las entidades subclase y, después, se dé cuenta de sus características comunes e identifique la en- tidad superclase. Entonces se dice que ha seguido un proceso de generalización.
La generalización/especialización puede ser de dos tipos:
Nuestro ejemplo de los empleados... |
...corresponde a una generalización/especialización disjunta porque ningun empleado puede ser más de un tipo. Se denota con la etiqueta D. |
a) Disjunta. En este caso no puede suceder que una misma ocurrencia apa- rezca en dos entidades subclase diferentes. Se denota gráficamente con la etiqueta D.
b) Solapada. En este caso no tiene lugar la restricción anterior. Se denota grá- ficamente con la etiqueta S.
Además, una generalización/especialización también puede ser:
1) Total. En este caso, toda ocurrencia de la entidad superclase debe pertenecer a alguna de las entidades subclase. Esto se denota con la etiqueta T.
2) Parcial. En este caso no es necesario que se cumpla la condición anterior. Se denota con la etiqueta P.
La generalización/especialización de los empleados
La generalización/especialización de los empleados es total porque suponemos que todo empleado debe ser directivo, técnico o administrativo. Se denota con la etiqueta T.
2.2.2. Entidades asociativas
2.2.2. Entidades asociativas Dataprix 29 Septiembre, 2009 - 10:57En este subapartado veremos un mecanismo que nos permite considerar una interrelación entre entidades como si fuese una entidad.
La entidad que resulta de considerar una interrelación entre entidades como si fuese una entidad es una entidad asociativa, y tendrá el mismo nombre que la interrelación sobre la que se define.
La utilidad de una entidad asociativa consiste en que se puede interrelacionar con otras entidades y, de forma indirecta, nos permite tener interrelaciones en las que intervienen interrelaciones. Una entidad asociativa se denota recuadrando el rombo de la interrelación de la que proviene.
Ejemplo de entidad asociativa
La figura siguiente muestra un ejemplo de entidad asociativa:
Recorrido es una interrelación de conectividad M:N que registra las ciudades por donde han pasado los diferentes viajes organizados por una empresa de reparto de paquetes. Consideramos recorrido una entidad asociativa con el fin de interrelacionarla con la entidad cliente; de este modo nos será posible reflejar por orden de qué clientes se han hecho repartos en una ciudad del recorrido de un viaje, así como el número de paquetes cargados y descargados siguiendo sus indicaciones.
El mecanismo de las entidades asociativas subsume el de las entidades débiles
y resulta todavía más potente. Es decir, siempre que utilicemos una entidad débil podremos sustituirla por una entidad asociativa, pero no al revés.
Ejemplo de sustitución de una entidad débil por una asociativa
A continuación se muestra la entidad débil despacho, que tiene la interrelación asignación con la entidad empleado.
Podríamos modelizar este caso haciendo que despacho fuese una entidad asociativa si consideramos una nueva entidad número-despacho que contiene simplemente números de despachos. Entonces, la entidad asociativa despacho se obtiene de la interrelación entre edificio y número-despacho.
Aunque las entidades débiles se puedan sustituir por el mecanismo de las entidades asociativas, es adecuado mantenerlas en el modelo ER porque resultan menos complejas y son suficientes para modelizar muchas de las situaciones que se producen en el mundo real.
2.3. Ejemplo: base de datos del personal de una entidad bancaria
2.3. Ejemplo: base de datos del personal de una entidad bancaria Dataprix 29 Septiembre, 2009 - 11:23En este subapartado veremos un ejemplo de diseño conceptual de una base de datos mediante el modelo ER.
Se trata de diseñar una base de datos para la gestión del personal de una entidad bancaria determinada que dispone de muchos empleados y de una amplia red de agencias. La siguiente descripción resume los requisitos de los usuarios de la futura base de datos de personal:
a) Los empleados se identifican por un código de empleado, y también deseamos conocer su DNI, su NSS, su nombre y su apellido. Será importante registrar su ciudad de residencia, considerando que hay ciudades donde no reside ningún empleado.
b) Interesa saber en qué ciudades están ubicadas las diversas agencias de la entidad bancaria. Estas agencias bancarias se identifican por la ciudad donde están y por un nombre que permite distinguir las agencias de una misma ciudad. Se quiere tener constancia del número de habitantes de las ciudades, así como de la dirección y el número de teléfono de las agencias. Se debe considerar que la base de datos también incluye ciudades donde no hay ninguna agencia.
c) Un empleado, en un momento determinado, trabaja en una sola agencia, lo cual no impide que pueda ser trasladado a otra o, incluso, que vuelva a trabajar en una agencia donde ya había trabajado anteriormente. Se quiere tener constancia del historial del paso de los empleados por las agencias.
d) Los empleados pueden tener títulos académicos (aunque no todos los tienen). Se quiere saber qué títulos tienen los empleados.
e) Cada empleado tiene una categoría laboral determinada (auxiliar, oficial de segunda, oficial de primera, etc.). A cada categoría le corresponde un sueldo base determinado y un precio por hora extra también determinado. Se quiere tener constancia de la categoría actual de cada empleado, y del sueldo base y el precio de la hora extra de cada categoría.
f) Algunos empleados (no todos) están afiliados a alguna central sindical. Se ha llegado al pacto de descontar de la nómina mensual la cuota sindical a los afiliados a cada central. Esta cuota es única para todos los afiliados a una central determinada. Es necesario almacenar las afiliaciones a una central de los empleados y las cuotas correspondientes a las diferentes centrales sindicales.
g) Hay dos tipos de empleados diferentes:
• Los que tienen contrato fijo, cuya antigüedad queremos conocer.
• Los que tienen contrato temporal, de los cuales nos interesa saber las fechas de inicio y finalización de su último contrato.
Si un empleado temporal pasa a ser fijo, se le asigna un nuevo código de empleado; consideraremos que un empleado fijo nunca pasa a ser temporal. Todo lo que se ha indicado hasta ahora (traslados, categorías, afiliación sindical, etc.) es aplicable tanto a empleados fijos como a temporales.
h) Los empleados fijos tienen la posibilidad de pedir diferentes tipos preestablecidos de préstamos (por matrimonio, por adquisición de vivienda, por estudios, etc.), que pueden ser concedidos o no. En principio, no hay ninguna limitación a la hora de pedir varios préstamos a la vez, siempre que no se pida más de uno del mismo tipo al mismo tiempo. Se quiere registrar los préstamos pedidos por los empleados, y hacer constar si han sido concedidos o no. Cada tipo de préstamo tiene establecidas diferentes condiciones; de estas condiciones, en particular, nos interesará saber el tipo de interés y el periodo de vigencia del préstamo.
La siguiente figura muestra un diagrama ER de la base de datos de personal que satisface los requisitos anteriores:
Los atributos de las entidades que figuran en el diagrama de la base de datos de personal son los siguientes (las claves primarias se han subrayado):
A continuación, comentaremos los aspectos que pueden resultar más complejos de este modelo ER de una base de datos de personal:
1) La entidad agencia se ha considerado una entidad débil porque su atributo nombre-agencia sólo permite distinguir las agencias situadas en una misma ciudad, pero para identificar de forma total una agencia, es necesario saber en qué ciudad está situada. De este modo, la interrelación situación es la que nos permite completar la identificación de la entidad agencia.
2) La interrelación petición es ternaria y asocia a empleados fijos que hacen peticiones de préstamos, tipos de préstamos pedidos por los empleados y fechas en las que se hacen estas peticiones.
3) El lado de la entidad fecha se conecta con “muchos” porque un mismo empleado puede pedir un mismo tipo de préstamo varias veces en fechas distintas. La entidad fijo se conecta con “muchos” porque un tipo de préstamo determinado puede ser pedido en una misma fecha por varios empleados. También la entidad tipo-préstamo se conecta con “muchos” porque es posible que un empleado en una fecha determinada pida más de un préstamo de tipo diferente.
4) El atributo concedido/no indica si el préstamo se ha concedido o no. Es un atributo de la interrelación porque su valor depende al mismo tiempo del empleado fijo que hace la petición, del tipo de préstamo pedido y de la fecha de petición.
5) La interrelación traslado también es una interrelación ternaria que permite registrar el paso de los empleados por las distintas agencias. Un traslado concreto asocia a un empleado, una agencia donde él trabajará y una fecha inicial en la que empieza a trabajar en la agencia. El atributo de la interrelación fecha-fin indica en qué fecha finaliza su asignación a la agencia (fecha-fin tendrá el valor nulo cuando un empleado trabaja en una agencia en el momento actual y no se sabe cuándo se le trasladará). Observad que fecha-fin debe ser un atributo de la interrelación. Si se colocase en una de las tres entidades interrelacionadas, no podría ser un atributo univaluado.
Conviene observar que esta interrelación no registra todas y cada una de las fechas en las que un empleado está asignado a una agencia, sino sólo la fecha inicial y la fecha final de la asignación. Es muy habitual que, para informaciones que son ciertas durante todo un periodo de tiempo, se registre en la base de datos únicamente el inicio y el final del periodo.
Notad que la entidad agencia se ha conectado con “uno” en la interrelación traslado, porque no puede ocurrir que, en una fecha, un empleado determinado sea trasladado a más de una agencia.
6) Finalmente, comentaremos la generalización/especialización de la entidad empleado. Los empleados pueden ser de dos tipos; se quieren registrar propiedades diferentes para cada uno de los tipos y también se requieren algunas propiedades comunes a todos los empleados. Por este motivo, es adecuado utilizar una generalización/especialización.
3. Diseño lógico: la transformación del modelo ER al modelo relacional
3. Diseño lógico: la transformación del modelo ER al modelo relacional Dataprix 30 Septiembre, 2009 - 09:44En este apartado trataremos el diseño lógico de una base de datos relacional. Partiremos del resultado de la etapa del diseño conceptual expresado mediante el modelo ER y veremos cómo se puede transformar en una estructura de datos del modelo relacional.
3.1. Introducción a la transformación de entidades e interrelaciones
3.1. Introducción a la transformación de entidades e interrelaciones Dataprix 30 Septiembre, 2009 - 09:52Los elementos básicos del modelo ER son las entidades y las interre-
laciones:
a) Las entidades, cuando se traducen al modelo relacional, originan re-
laciones.
b) Las interrelaciones, en cambio, cuando se transforman, pueden dar
lugar a claves foráneas de alguna relación ya obtenida o pueden dar
lugar a una nueva relación.
Los elementos básicos del modelo ER son las entidades y las interrelaciones:
a) Las entidades, cuando se traducen al modelo relacional, originan relaciones.
b) Las interrelaciones, en cambio, cuando se transforman, pueden dar lugar a claves foráneas de alguna relación ya obtenida o pueden dar lugar a una nueva relación.
En el caso de las interrelaciones, es necesario tener en cuenta su grado y su conectividad para poder decidir cuál es la transformación adecuada:
1) Las interrelaciones binarias 1:1 y 1:N dan lugar a claves foráneas.
2) Las interrelaciones binarias M:N y todas las n-arias se traducen en nuevas relaciones.
Encontraréis la tabla de las transformaciones en el subapartado 3.10. de esta unidad; en el subapartado 3.11. veremos el ejemplo de aplicación. |
En los subapartados siguientes explicaremos de forma más concreta las transformaciones necesarias para obtener un esquema relacional a partir de un modelo ER. Más adelante proporcionamos una tabla que resume los aspectos más importantes de cada una de las transformaciones para dar una visión global sobre ello. Finalmente, describimos su aplicación en un ejemplo.
3.2. Transformación de entidades
3.2. Transformación de entidades Dataprix 30 Septiembre, 2009 - 10:03Empezaremos el proceso transformando todas las entidades de un modelo ER adecuadamente. Cada entidad del modelo ER se transforma en una relación del modelo relacional. Los atributos de la entidad serán atributos de la relación y, de forma análoga, la clave primaria de la entidad será la clave primaria de la relación.
Ejemplo de transformación de una entidad
Según esto, la entidad de la figura del margen se transforma en la relación que tenemos a continuación:
EMPLEADO(DNI, NSS, nombre, apellido, sueldo)
Una vez transformadas todas las entidades en relaciones, es preciso transformar todas las interrelaciones en las que intervienen estas entidades.
Veremos las transformaciones de las interrelaciones binarias en el siguiente subapartado. |
Si una entidad interviene en alguna interrelación binaria 1:1 o 1:N, puede ser necesario añadir nuevos atributos a la relación obtenida a partir de la entidad. Estos atributos formarán claves foráneas de la relación.
3.3. Transformacion de interrelaciones binarias
3.3. Transformacion de interrelaciones binarias Dataprix 30 Septiembre, 2009 - 10:31Para transformar una interrelación binaria es necesario tener en cuenta su conectividad, y si las entidades son obligatorias u opcionales en la interrelación.
3.3.1. Conectividad 1:1
3.3.1. Conectividad 1:1 Dataprix 30 Septiembre, 2009 - 10:52Nuestro punto de partida es que las entidades que intervienen en la interrelación 1:1 ya se han transformado en relaciones con sus correspondientes atributos.
Entonces sólo será necesario añadir a cualquiera de estas dos relaciones
una clave foránea que referencie a la otra relación.
Ejemplo de transformación de una interrelación binaria 1:1
Para la interrelación de la figura anterior, tenemos dos opciones de transformación:
• Primera opción:
• Segunda opción:
Ambas transformaciones nos permiten saber en qué ciudad hay una delegación, y qué delegación tiene una ciudad. De este modo, reflejan correctamente el significado de la interrelación situación del modelo ER.
En la primera transformación, dado que una delegación está situada en una sola ciudad, el atributo nombre-ciudad tiene un único valor para cada valor de la clave primaria {nombre-del}. Observad que, si pudiese tener varios valores, la solución no sería correcta según la teoría relacional.
En la segunda transformación, teniendo en cuenta que una ciudad tiene una sola delegación, el atributo nombre-del también toma un solo valor para cada valor de la clave primaria {nombre-ciudad}.
También es necesario tener en cuenta que, en las dos transformaciones, la clave foránea que se les añade se convierte en una clave alternativa de la relación porque no admite valores repetidos. Por ejemplo, en la segunda transformación no puede haber más de una ciudad con la misma delegación; de este modo, nombre-del debe ser diferente para todas las tuplas de CIUDAD.
3.3.2. Conectividad 1:N
3.3.2. Conectividad 1:N Dataprix 30 Septiembre, 2009 - 10:58
Partimos del hecho de que las entidades que intervienen en la interrelación 1:N ya se han trasformado en relaciones con sus correspondientes atributos. En este caso sólo es necesario añadir en la relación correspondiente a la entidad del lado N, una clave foránea que referencie la otra relación.
Ejemplo de transformación de una interrelación binaria 1:N
La interrelación de la figura anterior se transforma en:
DESPACHO(desp, ...)
EMPLEADO(emp, ..., desp)
donde {desp}referencia DESPACHO
Esta solución nos permite saber en qué despacho está asignado cada empleado, y también nos permite consultar, para cada despacho, qué empleados hay. Es decir, refleja correctamente el significado de la interrelación asignación.
Teniendo en cuenta que un empleado está asignado a un único despacho, el atributo desp tiene un valor único para cada valor de la clave primaria {emp}. Si hubiésemos puesto la clave foránea {emp} en la relación DESPACHO, la solución habría sido incorrecta, porque emp habría tomado varios valores, uno para cada uno de los distintos empleados que pueden estar asignados a un despacho.
3.3.3. Conectividad M:N
3.3.3. Conectividad M:N Dataprix 30 Septiembre, 2009 - 11:05Una interrelación M:N se transforma en una relación. Su clave primaria
estará formada por los atributos de la clave primaria de las dos entidades interrelacionadas. Los atributos de la interrelación serán atributos de la nueva relación.
Ejemplo de transformación de una interrelación binaria M:N
La interrelación de la figura anterior se transforma en:
ESTUDIANTE(est, ...)
ASIGNATURA(asig, ...)
EVALUACIÓN(est,asig, nota)
donde {est} referencia ESTUDIANTE
y {asig} referencia ASIGNATURA
Observad que la clave de evaluacion debe constar tanto de la clave de estudiante como de la clave de asignatura para identificar completamente la relación.
La solución que hemos presentado refleja correctamente la interrelación evaluación y su atributo nota. Permite saber, para cada estudiante, qué notas obtiene de las varias asignaturas y, para cada asignatura, qué notas tienen los diferentes estudiantes de aquella asignatura.
En el caso M:N no podemos utilizar claves foráneas para transformar la interrelación, porque obtendríamos atributos que necesitarían tomar varios valores, y esto no se permite en el modelo relacional.
3.3.4. Influencia de la pendencia de existencia en la transformacion de las interrelaciones binarias
3.3.4. Influencia de la pendencia de existencia en la transformacion de las interrelaciones binarias Dataprix 30 Septiembre, 2009 - 11:14La dependencia de existencia, o más concretamente, el hecho de que alguna de las entidades sea opcional en una interrelación se debe tener en cuenta al hacer la transformación de algunas relaciones binarias 1:1 y 1:N.
Si una de las entidades es opcional en la interrelación, y la transformación ha consistido en poner una clave foránea en la relación que corresponde a la otra entidad, entonces esta clave foránea puede tomar valores nulos.
Ejemplo de transformación de una entidad opcional en la interrelación
En el ejemplo siguiente, la entidad departamento es opcional en dirección y, por lo tanto, puede haber empleados que no sean directores de ningún departamento.
En principio, hay dos opciones de transformación:
• Primera opción:
DEPARTAMENTO(dep, ..., emp-dir)
donde {emp-dir} referencia EMPLEADO
EMPLEADO(emp, ...)
• Segunda opción:
DEPARTAMENTO(dep, ...)
EMPLEADO(emp, ..., dep)
donde {dep} referencia DEPARTAMENTO
y dep puede tomar valores nulos
La segunda transformación da lugar a una clave foránea que puede tomar valores nulos (porque puede haber empleados que no son directores de ningún departamento). Entonces será preferible la primera transformación, porque no provoca la aparición de valores nulos en la clave foránea y, de este modo, nos ahorra espacio de almacenamiento.
En las interrelaciones 1:N, el hecho de que la entidad del lado 1 sea opcional también provoca que la clave foránea de la transformación pueda tener valores nulos. En este caso, sin embargo, no se pueden evitar estos valores nulos porque hay una única transformación posible.
3.4. Transformacion de interrelaciones ternarias
3.4. Transformacion de interrelaciones ternarias Dataprix 30 Septiembre, 2009 - 11:19La transformación de las interrelaciones ternarias presenta similitudes importantes con la transformación de las binarias M:N. No es posible representar la interrelación mediante claves foráneas, sino que es necesario usar una nueva relación. Para que la nueva relación refleje toda la información que modeliza la interrelación, es necesario que contenga las claves primarias de las tres entidades interrelacionadas y los atributos de la interrelación.
Así pues, la transformación de una interrelación ternaria siempre da lugar a una nueva relación, que tendrá como atributos las claves primarias de las tres entidades interrelacionadas y todos los atributos que tenga la interrelación. La clave primaria de la nueva relación depende de la conectividad de la interrelación.
A continuación analizaremos cuál debe ser la clave primaria de la nueva relación según la conectividad. Empezaremos por el caso M:N:P y acabaremos con el caso 1:1:1.
3.4.1. Conectividad M:N:P
3.4.1. Conectividad M:N:P Dataprix 30 Septiembre, 2009 - 11:26Cuando la conectividad de la interrelación es M:N:P, la relación que se obtiene de su transformación tiene como clave primaria todos los atributos que forman las claves primarias de las tres entidades interrelacionadas.
Ejemplo de transformación de una interrelación ternaria M:N:P
Analizaremos la transformación con un ejemplo:
La interrelación anterior se transforma en:
ESTUDIANTE(est, ...)
ASIGNATURA(asig, ...)
SEMESTRE(sem, ...)
EVALUACIÓN-SEMESTRAL(est, asig, sem, nota)
donde {est} referencia ESTUDIANTE,
{asig} referencia ASIGNATURA
y {sem} referencia SEMESTRE
Para identificar completamente la relación, la clave debe constar de la clave de estudiante, de la clave de asignatura y de la clave de semestre. Si nos faltase una de las tres, la clave de la relación podría tener valores repetidos. Consideremos, por ejemplo, que no tuviésemos la clave de semestre. Dado que semestre está conectada con “muchos” en la interrelación, puede haber estudiantes que han sido evaluados de una misma asignatura en más de un semestre. Entonces, para estos casos habría valores repetidos en la clave de la relación EVALUACION-SEMESTRAL.
Observad que, del mismo modo que es necesaria la clave de semestre, también lo son la de estudiante y la de asignatura.
3.4.2. Conectividad M:N:1
3.4.2. Conectividad M:N:1 Dataprix 30 Septiembre, 2009 - 11:33Cuando la conectividad de la interrelación es M:N:1, la relación que se obtiene de su transformación tiene como clave primaria todos los atributos que forman las claves primarias de las dos entidades de los lados de la interrelación etiquetados con M y con N.
Ejemplo de transformación de una interrelación ternaria M:N:1
Lo ilustraremos con un ejemplo:
Esta interrelación refleja los destinos que se dan a los maestros de escuela en los diferentes cursos. El 1 que figura en el lado de escuela significa que un maestro no puede ser destinado a más de una escuela en un mismo curso. El ejemplo de la figura se transforma en:
MAESTRO(código-maestro, ...)
CURSO(código-curso, ...)
ESCUELA(código-esc, ...)
DESTINO(código-maestro, código-curso, código-esc)
donde {código-maestro} referencia MAESTRO
{código-curso} referencia CURSO
y {código-esc} referencia ESCUELA
No es necesario que la clave incluya código-esc para identificar completamente la relación. Si se fijan un maestro y un curso, no puede haber más de una escuela de destino y, por lo tanto, no habrá claves repetidas.
3.4.3. Conectividad N:1:1
3.4.3. Conectividad N:1:1 Dataprix 30 Septiembre, 2009 - 11:55Cuando la conectividad de la interrelación es N:1:1, la relación que se consigue de su transformación tiene como clave primaria los atributos que forman la clave primaria de la entidad del lado N y los atributos que
forman la clave primaria de cualquiera de las dos entidades que están conectadas con 1.
Así pues, hay dos posibles claves para la relación que se obtiene. Son dos claves candidatas entre las cuales el diseñador deberá escoger la primaria.
Ejemplo de transformación de una interrelación ternaria N:1:1
Veamos un ejemplo de ello:
1) Una posible transformación es la siguiente:
HORA-SEMANAL(código-hora, ...)
AULA(código-aula, ...)
ASIGNATURA(asig, ...)
CLASE (código-hora, código-aula, asig, duración)
donde {código-hora} referencia HORA-SEMANAL,
{código-aula} referencia AULA
y {asig} referencia ASIGNATURA
En este caso, la clave, a pesar de no incluir el atributo asig, identifica completamente la relación porque para una hora-semanal y un aula determinadas hay una única asignatura de la que se hace clase a esa hora y en esa aula.
2) La segunda transformación posible es esta otra:
HORA-SEMANAL(código-hora, ...)
AULA(código-aula, ...)
ASIGNATURA(asig, ...)
CLASE (código-hora, código-aula, asig, duración)
donde {código-hora} referencia HORA-SEMANAL,
{código-aula} referencia AULA
y {asig} referencia ASIGNATURA
Ahora la clave incluye el atributo asig y, en cambio, no incluye el atributo código-aula. La relación también queda completamente identificada porque, para una asignatura y hora-semanal determinadas, de aquella asignatura se da clase en una sola aula a aquella hora.
3.4.4. Conectividad 1:1:1
3.4.4. Conectividad 1:1:1 Dataprix 30 Septiembre, 2009 - 12:07Cuando la conectividad de la interrelación es 1:1:1, la relación que se obtiene de su transformación tiene como clave primaria los atributos que forman la clave primaria de dos entidades cualesquiera de las tres interrelacionadas.
Así pues, hay tres claves candidatas para la relación.
Ejemplo de transformación de una interrelación ternaria 1:1:1
Veamos un ejemplo de ello:
Hemos considerado que ... |
... , si dos estudiantes presentan un mismo proyecto de fin de carrera, el tribunal será necesariamente diferente. |
Esta interrelación registra información de defensas de proyectos de fin de carrera. Intervienen en ella el estudiante que presenta el proyecto, el proyecto presentado y el tribunal evaluador.
La transformación del ejemplo anterior se muestra a continuación:
TRIBUNAL(trib, ...)
ESTUDIANTE(est, ...)
PROYECTO-FIN-CARRERA(pro, ...)
Para la nueva relación DEFENSA, tenemos las tres posibilidades siguientes:
• Primera opción:
DEFENSA(trib, est, pro, fecha-defensa)
donde {trib} referencia TRIBUNAL,
{est} referencia ESTUDIANTE
y {pro} referencia PROYECTO-FIN-CARRERA
• Segunda opción:
DEFENSA(trib, pro, est, fecha-defensa)
donde {trib} referencia TRIBUNAL,
{est} referencia ESTUDIANTE
y {pro} referencia PROYECTO-FIN-CARRERA
• Tercera opción:
DEFENSA(est, pro, trib, fecha-defensa)
donde {trib} referencia TRIBUNAL,
{est} referencia ESTUDIANTE
y {pro} referencia PROYECTO-FIN-CARRERA
En los tres casos, es posible comprobar que la clave identifica completamente la relación si se tiene en cuenta la conectividad de la interrelación defensa.
3.5. Transformacion de interrelaciones n-arias
3.5. Transformacion de interrelaciones n-arias Dataprix 30 Septiembre, 2009 - 14:26La transformación de las interrelaciones n-arias se puede ver como una generalización de lo que hemos explicado para las ternarias.
En todos los casos, la transformación de una interrelación n-aria consistirá en la obtención de una nueva relación que contiene todos los atributos que forman las claves primarias de las n entidades interrelacionadas y todos los atributos de la interrelación.
Podemos distinguir los casos siguientes:
a) Si todas las entidades están conectadas con “muchos”, la clave primaria de la nueva relación estará formada por todos los atributos que forman las claves de las n entidades interrelacionadas.
b) Si una o más entidades están conectadas con “uno”, la clave primaria de la nueva relación estará formada por las claves de n – 1 de las entidades interrelacionadas, con la condición de que la entidad, cuya clave no se ha incluido, debe ser una de las que está conectada con “uno”.
3.6. Transformacion de interrelaciones
3.6. Transformacion de interrelaciones Dataprix 30 Septiembre, 2009 - 14:43Las transformaciones de las interrelaciones recursivas son similares a las que hemos visto para el resto de las interrelaciones.
De este modo, si una interrelación recursiva tiene conectividad 1:1 o 1:N, da lugar a una clave foránea, y si tiene conectividad M:N o es n-aria, origina una nueva relación.
Mostraremos la transformación de algunos ejemplos concretos de interrelaciones recursivas para ilustrar los detalles de la afirmación anterior.
Ejemplo de transformación de una interrelación recursiva binaria 1:1
La interrelación de la figura anterior es recursiva, binaria y tiene conectividad 1:1. Las interrelaciones 1:1 originan una clave foránea que se pone en la relación correspondiente a una de las entidades interrelacionadas. En nuestro ejemplo, sólo hay una entidad interrelacionada, la entidad persona. Entonces, la clave foránea deberá estar en la relación PERSONA. Esta clave foránea deberá referenciar a la misma relación para que refleje una interrelación entre una ocurrencia de persona y otra ocurrencia de persona. Así, obtendremos:
PERSONA (código-per, ..., código-conyuge)
donde {código-conyuge} referencia PERSONA
y código-conyuge admite valores nulos
La clave foránea {código-conyuge} referencia la relación PERSONA a la que pertenece.
Conviene tener en cuenta que, en casos como éste, los atributos de la clave foránea no pueden tener los mismos nombres que los atributos de la clave primaria que referencian porque, según la teoría relacional, una relación no puede tener nombres de atributos repetidos.
Ejemplo de transformación de una interrelación recursiva M:N
Veamos a continuación un ejemplo en el que interviene una interrelación recursiva y con conectividad M:N.
Las interrelaciones M:N se traducen en nuevas relaciones que tienen como clave primaria las claves de las entidades interrelacionadas.
En nuestro ejemplo, la interrelación vincula ocurrencias de persona con otras ocurrencias de persona. En este caso, la clave primaria de la nueva relación estará formada por la clave de la entidad persona dos veces. Convendrá dar nombres diferentes a todos los atributos de la nueva relación. De este modo, la traducción del ejemplo anterior será:
PERSONA (código-per, ...)
AMISTAD (código-per, código-per-amiga)
donde {código-per} referencia PERSONA
y {código-per-amiga} referencia PERSONA
Ejemplo de transformación de una interrelación recursiva n-aria N:1:1
Finalmente, analizaremos un ejemplo en el que la interrelación recursiva es n-aria:
La anterior interrelación boda es recursiva, ternaria y tiene conectividad N:1:1. Las interrelaciones N:1:1 originan siempre una nueva relación que contiene, además de los atributos de la interrelación, todos los atributos que forman la clave primaria de las tres entidades interrelacionadas.
En nuestro ejemplo, la interrelación asocia ocurrencias de persona con otras ocurrencias de persona y con ocurrencias de fecha. Entonces, la clave de persona tendrá que figurar dos veces en la nueva relación, y la clave de fecha, solo una.
La clave primaria de la relación que se obtiene para interrelaciones N:1:1 está formada por la clave de la entidad del lado N y por la clave de una de las entidades de los lados 1.
En nuestro ejemplo, en los dos lados 1 de la interrelación tenemos la misma entidad: persona. La clave primaria estará formada por la clave de la entidad fecha y por la clave de la entidad persona.
Según todo esto, la transformación será la siguiente:
PERSONA(código-per, ...)
FECHA(fecha-bod, ...)
BODA (fecha-bod, código-per, código-conyuge)
donde {fecha-bod} referencia FECHA,
{código-per} referencia PERSONA
y {código-conyuge} referencia PERSONA
3.7. Transformacion de entidades debiles
3.7. Transformacion de entidades debiles Dataprix 30 Septiembre, 2009 - 14:49Las entidades débiles se traducen al modelo relacional igual que el resto de entidades, con una pequeña diferencia. Estas entidades siempre están en el lado N de una interrelación 1:N que completa su identificación.
Así pues, la clave foránea originada por esta interrelación 1:N debe formar parte de la clave primaria de la relación correspondiente a la entidad débil.
Ejemplo de transformación de entidad débil
Lo explicaremos con un ejemplo:
Este ejemplo se transforma tal y como se muestra a continuación:
EDIFICIO(nombre, dirección)
DESPACHO(nombre, número, superficie)
donde {nombre} referencia EDIFICIO
Observad que la clave foránea {nombre} forma parte también de la clave primaria de DESPACHO. Si no fuese así, y la clave primaria contuviese sólo el atributo número, los despachos no quedarían totalmente identificados, teniendo en cuenta que puede haber despachos situados en edificios diferentes que tengan el mismo número.
3.8. Transformacion de la generalizacion/especializacion
3.8. Transformacion de la generalizacion/especializacion Dataprix 30 Septiembre, 2009 - 15:00Cada una de las entidades superclase y subclase que forman parte de una generalización/especialización se transforma en una relación:
a) La relación de la entidad superclase tiene como clave primaria la clave de la entidad superclase y contiene todos los atributos comunes.
b) Las relaciones de las entidades subclase tienen como clave primaria la clave de la entidad superclase y contienen los atributos específicos
de la subclase.
Ejemplo de transformación de la generalización/especialización
Veamos un ejemplo (consultad el gráfico en la página siguiente) que contiene una generalización/especialización y, también, una interrelación M:N en la que interviene una de las entidades subclase. Este ejemplo se traduce al modelo relacional como se indica a continuación:
EMPLEADO(DNI, nombre, dirección, teléfono)
DIRECTIVO(DNI, coche)
donde {DNI} referencia EMPLEADO
ADMINISTRATIVO (DNI, antigüedad)
donde {DNI} referencia EMPLEADO
TÉCNICO (DNI, título)
donde {DNI} referencia EMPLEADO
PROYECTO(pro, ...)
TRABAJA(DNI, pro, superficie)
donde {DNI} referencia TÉCNICO
y {pro} referencia PROYECTO
Conviene observar que los atributos comunes se han situado en la relación EMPLEADO y que los atributos específicos se han situado en la relación de su entidad subclase. De este modo, coche está en DIRECTIVO, título en TÉCNICO y antigüedad en ADMINISTRATIVO.
Por otro lado, la interrelación específica para los empleados técnicos denominada trabaja se transforma en la relación TRABAJA. Observad que esta relación tiene una clave foránea que referencia sólo a los empleados técnicos, y no a los empleados directivos o administrativos.
3.9. Transformacion de entidades asociativas
3.9. Transformacion de entidades asociativas Dataprix 30 Septiembre, 2009 - 15:09Una entidad asociativa tiene su origen en una interrelación. En consecuencia, sucede que la transformación de la interrelación originaria es, al mismo tiempo, la transformación de la entidad asociativa.
Ejemplo de transformación de una entidad asociativa
Veamos un ejemplo, que incluye una entidad asociativa interrelacionada con otra entidad:
La transformación del ejemplo anterior será:
CIUDAD(nombre-ciudad, ...)
VIAJE(id-viaje, ...)
RECORRIDO (nombre-ciudad, id-viaje)
donde {nombre-ciudad} referencia CIUDAD
e {id-viaje} referencia VIAJE
CLIENTE {código-cliente, ...}
REPARTO(nombre-ciudad, id-viaje, código-cliente, paq-car, paq-desc)
donde {nombre-ciudad, id-viaje} referencia RECORRIDO
y {código-cliente} referencia CLIENTE
Tal y como se puede observar, la traducción de la interrelación recorrido es, al mismo tiempo, la traducción de su entidad asociativa.
La relación REPARTO nos ilustra la transformación de una interrelación en la que participa una entidad asociativa. Puesto que se trata de una interrelación M:N entre recorrido y ciudad, una parte de la clave primaria de REPARTO referencia la clave de RECORRIDO, y el resto, la clave de CIUDAD.
3.10. Resumen de la transformacion del modelo ER al modelo relacional
3.10. Resumen de la transformacion del modelo ER al modelo relacional Dataprix 30 Septiembre, 2009 - 15:13La tabla que mostramos a continuación resume los aspectos más básicos de las transformaciones que hemos descrito en las secciones anteriores, con el objetivo de presentar una visión rápida de los mismos:
3.11. Ejemplo: base de datos del personal de una entidad bancaria
3.11. Ejemplo: base de datos del personal de una entidad bancaria Dataprix 30 Septiembre, 2009 - 15:27En este apartado aplicaremos las transformaciones que hemos explicado en el caso práctico de la base de datos del personal de una entidad bancaria. Antes hemos presentado el diseño conceptual de esta base
Hemos presentado el diseño conceptual de la base de datos del personal de la entidad bancaria en el subapartado 2.3 de esta unidad didáctica. |
de datos. A continuación, veremos su transformación al modelo relacional.
Empezaremos por transformar todas las entidades en relaciones y todas las interrelaciones 1:1 y 1:N en claves foráneas de estas relaciones.
EMPLEADO(código-empleado, DNI, NSS, nombre, apellido, nombre-
categ, central, ciudad-res)
donde {nombre-categ} referencia CATEGORÍA,
{central} referencia CENTRAL-SINDICAL,
el atributo central admite valores nulos
y {ciudad-res} referencia CIUDAD
FIJO(código-empleado, antigüedad)
donde {código-empleado} referencia EMPLEADO
TEMPORAL(código-empleado, fecha-inicio-cont, fecha-final-cont)
donde {código-empleado} referencia EMPLEADO
CIUDAD(nombre-ciudad, número-hab)
AGENCIA(nombre-ciudad, nombre-agencia, dirección, teléfono)
donde {nombre-ciudad} referencia CIUDAD
TÍTULO(nombre-título)
CATEGORÍA(nombre-categoría, sueldo-base, hora-extra)
CENTRAL-SINDICAL(central, cuota)
TIPO-PRÉSTAMO(código-préstamo, tipo-interés, período-vigencia)
FECHA(fecha)
Observad que, en la transformación de la generalización/especialización correspondiente a la entidad empleado, hemos situado los atributos comunes a la relación EMPLEADO y los atributos específicos se han situado en las relaciones FIJO y TEMPORAL.
En la relación AGENCIA, el atributo nombre-ciudad es una clave foránea y al mismo tiempo forma parte de la clave primaria porque agencia es una entidad débil que requiere la interrelación situacion para ser identificada.
Veamos ahora las relaciones que se obtienen a partir de la transformación de las interrelaciones binarias y n-arias:
TITULACIÓN(código-empleado, nombre-título)
donde {código-empleado} referencia EMPLEADO
y {nombre-título} referencia TÍTULO
TRASLADO(código-empleado, fecha, nombre-ciudad, nombre-agencia,
fecha-fin)
donde {código-empleado} referencia EMPLEADO,
{nombre-ciudad, nombre-agencia} referencia AGENCIA
y {fecha} referencia FECHA
PETICIÓN(código-empleado, código-préstamo, fecha, concedido/no)
donde {código-empleado) referencia FIJO
{código-préstamo} referencia TIPO-PRÉSTAMO
y {fecha} referencia FECHA
Para elegir las claves primarias adecuadas, se ha tenido en cuenta la conectividad de las interrelaciones.
Resumen de Introducción al diseño de bases de datos
Resumen de Introducción al diseño de bases de datos Dataprix 1 Octubre, 2009 - 09:53Esta unidad es una introducción a un tema de gran interés: el diseño de bases de datos.
En primer lugar, hemos explicado qué se entiende por diseñar una base de datos y hemos analizado las etapas en las que se puede descomponer el proceso de diseño:
• la etapa del diseño conceptual,
• la etapa del diseño lógico,
• la etapa del diseño físico.
En el resto de la unidad hemos tratado el diseño conceptual y el diseño lógico de la base de datos. No hemos estudiado el diseño físico porque requiere unos conocimientos previos de estructuras de implementación física que hacen inadecuado explicarlo en este curso.
Para el diseño conceptual hemos adoptado el enfoque del modelo ER, un modelo de datos muy utilizado y comprensible. Hemos descrito las diversas construcciones que proporciona y hemos dado ejemplos de aplicación a casos prácticos.
Ejercicios de autoevaluacion

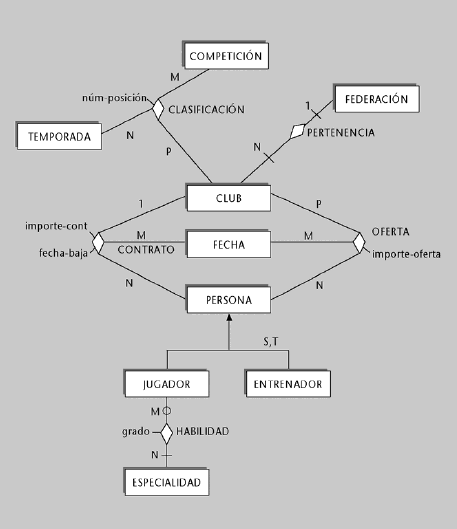

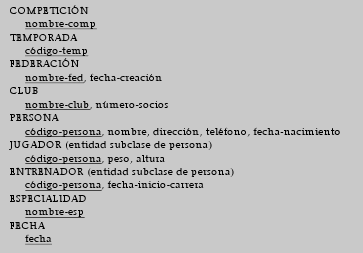

Ejercicios de autoevaluacion Dataprix 1 Octubre, 2009 - 10:021. Haced un diseño conceptual de una base de datos mediante el modelo ER que satisfaga los requisitos que se resumen a continuación:
a) Un directivo de un club de fútbol quiere disponer de una base de datos que le permita controlar datos que le interesan sobre competiciones, clubes, jugadores, entrenadores, etc. de ámbito estatal.
b) Los clubes disputan cada temporada varias competiciones (liga, copa, etc.) entre sí. Nuestro directivo desea información histórica de las clasificaciones obtenidas por los clubes en las diferentes competiciones a lo largo de todas las temporadas. La clasificación se especificará mediante un número de posición: 1 significa campeón, 2 significa subcampeón, etc.
c) Los distintos clubes están agrupados en las federaciones regionales correspondientes. Toda federación tiene como mínimo un club. Quiere saber el nombre y la fecha de creación de las federaciones así como el nombre y el número de socios de los clubes.
d) Es muy importante la información sobre jugadores y entrenadores. Se identificarán por un código, y quiere saber el nombre, la dirección, el número de teléfono y la fecha de nacimiento de todos. Es necesario mencionar que algunos entrenadores pueden haber sido jugadores en su juventud. De los jugadores, además, quiere saber el peso, la altura, la especialidad o las especialidades y qué dominio tienen de ellas (grado de especialidad). Todo jugador debe tener como mínimo una especialidad, pero puede haber especialidades en las que no haya ningún jugador. De los entrenadores le interesa la fecha en que iniciaron su carrera como entrenadores de fútbol.
e) De todas las personas que figuran en la base de datos (jugadores y entrenadores), quiere conocer el historial de contrataciones por parte de los diferentes clubes, incluyendo el importe y la fecha de baja de cada contratación. En un momento determinado, una persona puede estar contratada por un único club, pero puede cambiar de club posteriormente e, incluso, puede volver a un club en el que ya había trabajado.
f) También quiere registrar las ofertas que las personas que figuran en la base de datos han recibido de los clubes durante su vida deportiva (y de las que se ha enterado). Considera básico tener constancia del importe de las ofertas. Se debe tener en cuenta que, en un momento determinado, una persona puede recibir muchas ofertas, siempre que provengan de clubes distintos.
2. Haced un diseño conceptual de una base de datos mediante el modelo ER que satisfaga los requisitos que se resumen a continuación:
a) Se quiere diseñar una base de datos para facilitar la gestión de una empresa dedicada al transporte internacional de mercancías que opera en todo el ámbito europeo.
b) La empresa dispone de varias delegaciones repartidas por toda la geografía europea. Las delegaciones se identifican por un nombre, y se quiere registrar también su número de teléfono. En una determinada ciudad no hay nunca más de una delegación. Se desea conocer la ciudad donde está situada cada delegación. Se debe suponer que no hay ciudades con el nombre repetido (por lo menos en el ámbito de esta base de datos).
c) El personal de la empresa se puede separar en dos grandes grupos:
• Administrativos, sobre los cuales interesa saber su nivel de estudios.
• Conductores, sobre los que interesa saber el año en el que obtuvieron el carnet de conducir y el tipo de carnet que tienen. De todo el personal de la empresa, se quiere conocer el código de empleado (que lo identifica), su nombre, su número de teléfono y el año de nacimiento. Todos los empleados están asignados a una delegación determinada. Se quiere tener constancia histórica de este hecho teniendo en cuenta que pueden ir cambiando de delegación (incluso pueden volver a una delegación donde ya habían estado anteriormente).
d) La actividad de la empresa consiste en efectuar los viajes pertinentes para transportar las mercancías según las peticiones de sus clientes. Todos los clientes se identifican por un código de cliente. Se quiere conocer, además, el nombre y el teléfono de contacto de cada uno de ellos.
e) La empresa, para llevar a cabo su actividad, dispone de muchos camiones identificados por un código de camión. Se quiere tener constancia de la matrícula, la marca y la tara de los camiones.
f) Los viajes los organiza siempre una delegación, y se identifican mediante un código de viaje, que es interno de cada delegación (y que se puede repetir en delegaciones diferentes). Para cada uno de los viajes que se han hecho, es necesario saber:
• Qué camión se ha utilizado (ya que cada viaje se hace con un solo camión).
• Qué conductor o conductores han ido (considerando que en viajes largos pueden ir varios conductores). Se quiere saber también el importe de las dietas pagadas a cada conductor (teniendo en cuenta que las dietas pueden ser diferentes para los diferentes conductores de un mismo viaje).
• El recorrido del viaje; es decir, la fecha y la hora en que el camión llega a cada una de las ciudades donde deberá cargar o descargar. Supondremos que un viaje no pasa nunca dos veces por una misma ciudad.
• El número de paquetes cargados y de paquetes descargados en cada ciudad, y para cada uno de los clientes. En un mismo viaje se pueden dejar y/o recoger paquetes en diferentes ciudades por encargo de un mismo cliente. También, en un mismo viaje, se pueden dejar y/o recoger paquetes en una misma ciudad por encargo de diferentes clientes.

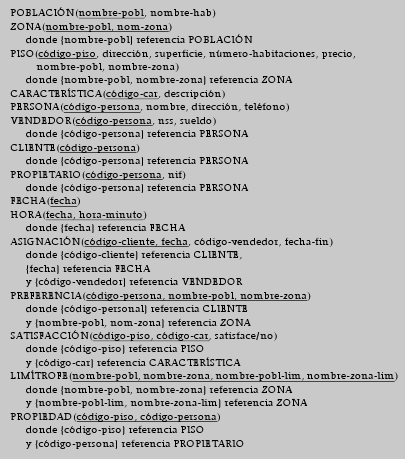

3. Haced un diseño conceptual de una base de datos mediante el modelo ER que satisfaga los requisitos que se resumen a continuación:
a) Es necesario diseñar una base de datos para una empresa inmobiliaria con el objetivo de gestionar la información relativa a su cartera de pisos en venta.
b) Cada uno de los pisos que tienen pendientes de vender tiene asignado un código de piso que lo identifica. Además de este código, se quiere conocer la dirección del piso, la superficie, el número de habitaciones y el precio. Tienen estos pisos clasificados por zonas (porque a sus clientes, en ocasiones, sólo les interesan los pisos de una zona determinada) y se quiere saber en qué zona está situado cada piso. Las zonas tienen un nombre de zona que es diferente para cada una de una misma población, pero que pueden coincidir en zonas de poblaciones diferentes. En ocasiones sucede que en algunas de las zonas no tienen ningún piso pendiente de vender.
c) Se quiere tener el número de habitantes de las poblaciones. Se quiere saber qué zonas son limítrofes, (porque, en caso de no disponer de pisos en una zona que desea un cliente, se le puedan ofrecer los que tengan en otras zonas limítrofes). Es necesario considerar que pueden existir zonas sin ninguna zona limítrofe en algunas poblaciones pequeñas que constan de una sola zona.
d) Se disponen de diferentes características codificadas de los pisos, como por ejemplo tener ascensor, ser exterior, tener terraza, etc. Cada característica se identifica mediante un código y tiene una descripción. Para cada característica y cada piso se quiere saber si el piso satisface la característica o no. Además, quieren tener constancia del propietario o los propietarios de cada piso.
e) También necesitan disponer de información relativa a sus clientes actuales que buscan piso (si dos o más personas buscan piso conjuntamente, sólo se guarda información de una de ellas como cliente de la empresa). En particular, interesa saber las zonas donde busca piso cada cliente (sólo en caso de que tenga alguna zona de preferencia).
f) A cada uno de estos clientes le asignan un vendedor de la empresa para que se ocupe de atenderlo. A veces, estas asignaciones varían con el tiempo y se cambia al vendedor asignado a un determinado cliente. También es posible que a un cliente se le vuelva a asignar un vendedor que ya había tenido con anterioridad. Se quiere tener constancia de las asignaciones de los clientes actuales de la empresa.
g) Los vendedores, clientes y propietarios se identifican por un código de persona. Se quiere registrar, de todos, su nombre, dirección y número de teléfono. Además, se quiere disponer del número de Seguridad Social y el sueldo de los vendedores, y del NIF de los propietarios. Puede haber personas que sean al mismo tiempo clientes y propietarios, o bien vendedores y propietarios, etc.
h) Finalmente, para ayudar a programar y consultar las visitas que los clientes hacen a los pisos en venta, se quiere guardar información de todas las visitas correspondientes a los clientes y a los pisos actuales de la empresa. De cada visita hay que saber el cliente que la hace, el piso que se va a ver y la hora concreta en que se inicia la visita. Entendemos que la hora de la visita está formada por la fecha, la hora del día y el minuto del día (por ejemplo, 25-FEB-98, 18:30). Hay que considerar que un mismo cliente puede visitar un mismo piso varias veces para asegurarse de si le gusta o no, y también que para evitar conflictos no se programan nunca visitas de clientes diferentes a un mismo piso y a la misma hora.
4. Transformad a relacional el diseño conceptual que habéis obtenido en el ejercicio 1.
5. Transformad a relacional el diseño conceptual que habéis obtenido en el ejercicio 2.
6. Transformad a relacional el diseño conceptual que habéis obtenido en el ejercicio 3.
Solucionario
Solucionario Dataprix 1 Octubre, 2009 - 11:041. La siguiente figura muestra un diagrama ER que satisface los requisitos que se han descrito:
Los atributos de las entidades que figuran en el diagrama son los siguientes (las claves primarias se han subrayado):
2. La siguiente figura muestra un diagrama ER que satisface los requisitos que se han descrito:
Los atributos de las entidades que figuran en el diagrama son los siguientes (las claves primarias se han subrayado):
3. La figura que podéis ver a continuación muestra un diagrama ER que satisface los requisitos que se han descrito:
Los atributos de las entidades que figuran en el diagrama son los siguientes (las claves primarias se han subrayado):
4. El resultado de la transformación a relacional del modelo ER propuesto como solución del ejercicio 1 consta de las siguientes relaciones:
5. El resultado de la transformación a relacional del modelo ER propuesto como solución del ejercicio 2 consta de las siguientes relaciones:
6. El resultado de la transformación a relacional del modelo ER propuesto como solución del ejercicio 3 consta de las siguientes relaciones:
Para la interrrelación n vista, hay dos transformaciones posibles:
1)
2)
Glosario
Glosario Dataprix 1 Octubre, 2009 - 12:02atributo de una entidad
Propiedad que interesa de una entidad.
atributo de una interrelación
Propiedad que interesa de una interrelación.
conectividad de una interrelación
Expresión del tipo de correspondencia entre las ocurrencias de entidades asociadas con la interrelación.
diseño conceptual
Etapa del diseño de una base de datos que obtiene una estructura de la información de la futura BD independiente de la tecnología que se quiere utilizar.
diseño físico
Etapa del diseño de una base de datos que transforma la estructura obtenida en la etapa del diseño lógico con el objetivo de conseguir una mayor eficiencia y que, además, la completa con aspectos de implementación física que dependerán del SGBD que se debe utilizar.
diseño lógico
Etapa del diseño de una base de datos que parte del resultado del diseño conceptual y lo transforma de modo que se adapte al modelo del SGBD con el que se desea implementar la base de datos.
entidad
Objeto del mundo real que podemos distinguir del resto de los objetos y del cual nos interesan algunas propiedades.
entidad asociativa
Entidad resultante de considerar una interrelación entre entidades como una nueva entidad.
entidad débil
Entidad cuyos atributos no la identifican completamente, sino que sólo la identifican de forma parcial.
entidad obligatoria en una interrelación binaria
Entidad tal que una ocurrencia de la otra entidad que interviene en la interrelación sólo puede existir si se da como mínimo una ocurrencia de la entidad obligatoria a la que está asociada.
entidad opcional en una interrelación binaria
Entidad tal que una ocurrencia de la otra entidad que interviene en la interrelación puede existir aunque no haya ninguna ocurrencia de la entidad opcional a la que está asociada.
generalización/especialización
Construcción que permite reflejar que existe una entidad general, denominada entidad superclase, que se puede especializar en entidades subclase. La entidad superclase nos permite modelizar las características comunes de la entidad vista a un nivel genérico, y con las entidades subclase podemos modelizar las características propias de sus especializaciones.
grado de una interrelación
Número de entidades que asocia la interrelación.
interrelación
Asociación entre entidades.
interrelación recursiva
Interrelación en la que alguna entidad está asociada más de una vez.
Bibliografia
Bibliografia Dataprix 1 Octubre, 2009 - 12:05Batini, C.; Ceri, S.; Navathe, S.B. (1992). Conceptual Database Design: An Entity-Relationship Approach. Reading, Massachusetts: Addison Wesley.
Teorey, T.J. (1999). Database Modeling & Design. The Fundamental Principles (3ª ed.). San Francisco: Morgan Kaufmann Publishers, Inc.
